Review – MSI GeForce GTX 980Ti Lightning

Sub capota

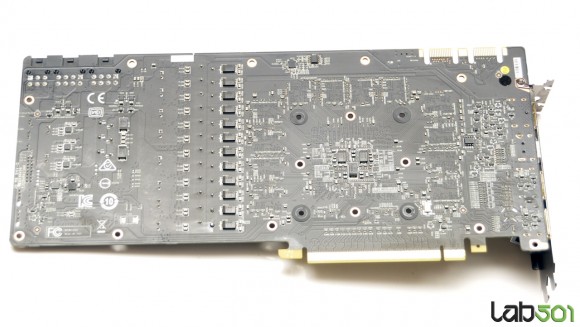

PCB-ul este o adevarata opera de arta – etajul de alimentare al nucleului grafic are 12 faze si este controlat de un controller International Rectifier IR3585A. Toate componentele utilizate in constructia etajului de alimentare sunt de cea mai buna calitate (DrMOS IR3555 / 60A, bobine SFC, Hi-C Cap, etc). Un al doilea controller IR confera 3 faze pentru memoria RAM, respectiv o faza pentru PLL. Cele trei voltaje (vGPU, vGDDR si vPLL) pot fi ajustate si monitorizate separat.

Pe latura din fata a placii video gasim cei trei conectori cu ajutorul carora putem monitoriza direct voltajele (de sus in jos GPU, GDDR si PLL). Nu avem informatii despre conectorul de sub acestia insa este posibil ca MSI sa lucreze la un controller extern pentru voltaje si frecvente la fel cum am vazut in cazul unor placi EVGA, Asus sau GIGABYTE de exemplu.

Pe latura superioara a placii, langa conectorii SLI, gasim switch-ul “LN2 Mode”, cu ajutorul caruia putem schimba intre BIOS-ul gandit pentru a fi utilizat pe aer de catre gameri si BIOS-ul dedicat overclockerilor extremi, in care OCP-ul este inlaturat si putem seta voltaje considerabile cu ajutorul versiunii MSI Afterburner Extreme.
