GTX 980 Ti Round-up – Galax GTX 980 Ti Hall Of Fame V2

Sub capota

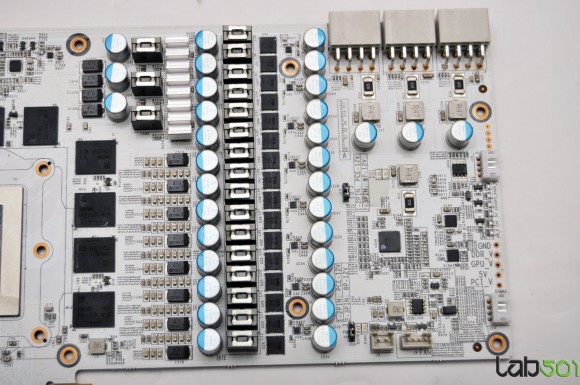

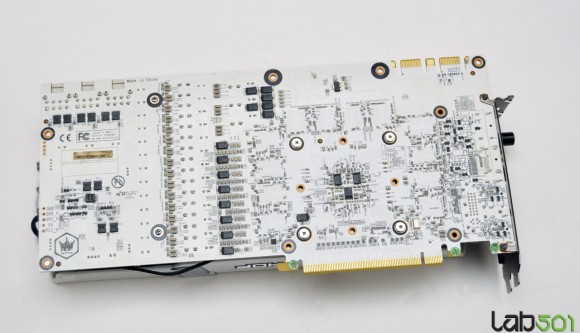

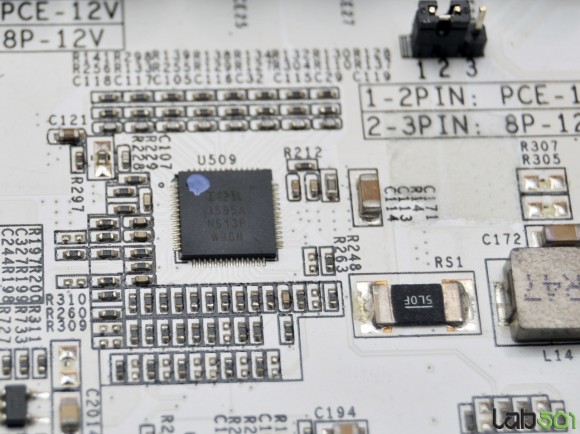

Asa cum e si normal pentru o placa video destinata overclocking-ului extrem, Galaxy GTX 980 Ti HOF are un PCB cu 12 straturi, adica echivalentul unei opere de arta pentru cunoscatori. VRM-ul GPU-ului are 16 faze, fiecare compusa din condensatori polimerici, cu tantal si ceramici, o bobina din ferita verticala si integrate Driver MOS IR3550 de 60A, fiind comandate de un controller produs tot de International Rectifier (IR3595A) prin intermediul unor dublori de faza IR3599. VRM-ul destinat memoriei GDDR5 are 3 faze, bobine de ferita verticale, condensatori polimerici si cu tantal.

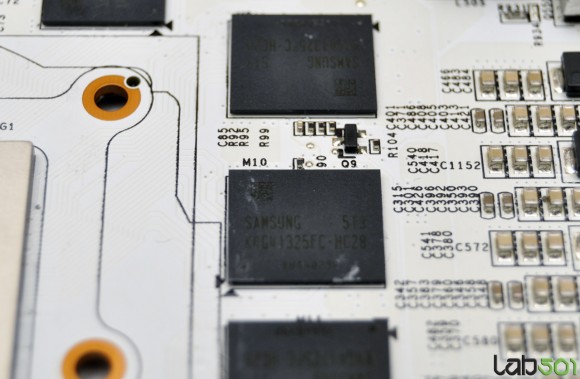

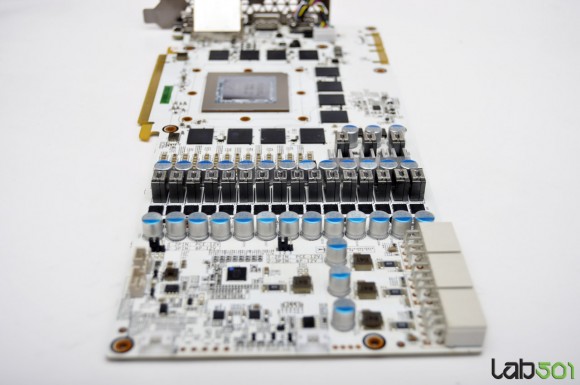

Putem observa faptul ca bobinele sunt de tip vertical pentru a putea utiliza un numar atat de masiv de faze de alimentare intr-un spatiu compact, lucru atat de necesar pentru overclocking-ul placilor video bazate pe GPU-ul GTX 980 Ti. Pentru a evita fenomenul de ColdBoot in unele cazuri ajuta sa alimentam PLL-ul direct din sursa prin intermediul mufei PCI-Express, iar placa noastra de la Galaxy are un buton care face fix acest lucru. Memoria GDDR5 este produsa de Samsung, un lucru imbucurator datorita tolerantei mai bune la frig.
